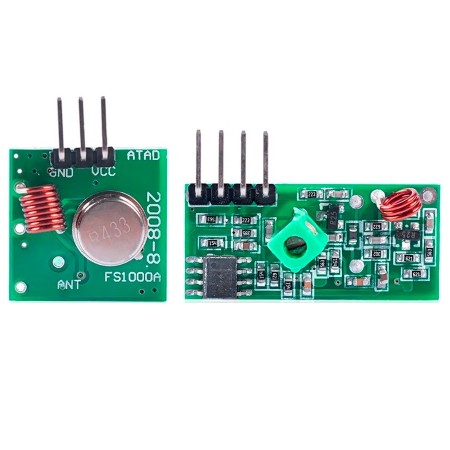

Módulo RF Transmisor y Receptor 433 MHz para Arduino
La forma más barata de sacarle el cable a un proyecto: un módulo transmite y el otro recibe en la banda libre de 433 MHz, con una conexión tan simple como un puerto serie. Ideal para robots y vehículos chicos.
En muchas ocasiones necesitás un enlace de comunicación inalámbrico entre microcontroladores, y la forma más sencilla es usar estos módulos de radiofrecuencia: un transmisor y un receptor de 433MHz, incluyendo antenas. Estos módulos permiten armar una conexión inalámbrica simplex, es decir en un solo sentido, entre dos microcontroladores como PIC o Arduino, entre otros.
La frecuencia de trabajo es de 433MHz porque pertenece a una banda de libre uso. Para usarlos alcanza con alimentarlos y conectar el pin de datos del transmisor (TX) y del receptor (RX). Para programarlos no hace falta agregar librerías, ya que el proceso es transparente y funciona de manera similar a una comunicación serie (UART) entre dos microcontroladores. De todos modos existen librerías opcionales que mejoran la comunicación con verificación de errores, redundancia y otros beneficios.
La antena tiene una gran influencia en el rendimiento del módulo receptor. En este kit se incluyen antenas optimizadas para trabajar en la frecuencia de 433MHz, que mejoran el alcance y la estabilidad de la señal. La posición de la antena también afecta la recepción de datos, así que conviene instalarla correctamente y mantenerla aislada.
Especificaciones
Módulo TX
- Voltaje de operación: 3.5V~12V
- Entrada de datos: TTL
- Corriente de trabajo: máximo <= 40mA (12V), mínimo <= 9 mA (3.5V)
- Alcance: 10 metros
- Potencia de transmisión: 10 mW (5V)
- Frecuencia de transmisión: 433MHz
- Tasa de transferencia de datos: 4KB/seg
- Baud rate recomendado: 2400
- Modulación: ASK/OOK
- Antena (no incluida): alambre de cobre de 25cm (recomendado)
- Pines de salida: DATA(TX)/VCC/GND
Módulo RX
- Voltaje de operación: 5V DC
- Consumo de corriente: 4mA
- Sensibilidad del receptor: -105dB
- Frecuencia de recepción: 433MHz
- Modulación: ASK/OOK
- Principio de funcionamiento: receptor superregenerativo
- Antena (no incluida): alambre de cobre de 25cm~32cm (recomendado en forma de espiral)
- Pines: GND/DATA(RX)/VCC
Tutoriales
Documentación y librerías
- Modulación ASK
- Librería VirtualWire
- Librería Radio-Head (sucesora de VirtualWire)
- Librería RC-Switch
- Librería NinjaBlocks
- Librería RF-Links de SparkFun
La compra incluye
- 1 x Receptor
- 1 x Transmisor
- 2 x Antenas para 433MHz (TX y RX)
- Sensibilidad del receptor
- -105dB
- Alcance
- 10 metros
- Potencia de transmisión
- 10 mW (5V);
- Baud rate recomendado
- 2400
- Frecuencia de transmisión
- 433MHz
- Frecuencia de recepción
- 433MHz
- Consumo de corriente
- 4mA
- Antena (no incluida)
- Alambre de cobre de 25cm~32cm (recomendado en forma de espiral)
- Modulación
- ASK/OOK
- Pines de salida
- DATA(TX)/VCC/GND
- Pines
- GND/DATA(RX)/VCC
- Corriente de trabajo
- Máximo
- Principio de funcionamiento
- Receptor Super regenerativo
- Entrada de datos
- TTL
- Voltaje de operación
- 5V DC
