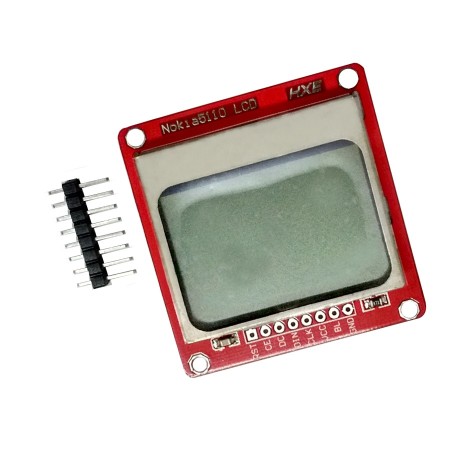

Display LCD gráfico Nokia 5110 SPI de 84x48
Pantalla gráfica chica y económica para tus proyectos: 84 x 48 píxeles, controlador Philips PCD8544 y comunicación SPI, así te ocupa pocos pines del Arduino. Trae luz de fondo con 4 LED blancos.
Avisame cuando vuelva
Dejanos tu email y te escribimos apenas esté disponible. No hace falta tener cuenta.
La comunicación entre el Arduino y esta pantalla LCD es de tipo SPI, así que la controlás con muy pocos pines. Si además usás las librerías de Adafruit, mostrar gráficos o texto te resulta sumamente sencillo.
Tiene 4 LED blancos para iluminar la pantalla, por lo que la podés usar con poca luz o sin luz. Tené en cuenta que esos LED juntos consumen más corriente de la que entrega un pin digital del Arduino: si querés controlar la luz por software, conectá ese pin a través de un transistor.
Características
- Monocromo, con luz de fondo incluida
- Comunicación fácil con los microcontroladores más comunes
- Controlador LCD Philips PCD8544 con interfaz SPI
- Módulo LCD gráfico con resolución de 84 x 48 píxeles
- Compatible con los LCD de Nokia 5110 y 3310
Especificaciones
- Interfaz: conexión serial SPI
- Voltaje de operación: 2.7V a 3.3V
- Corriente de operación: menor a 5 mA con la luz de fondo apagada y menor a 20 mA encendida
- Temperatura de operación: -10 a 70 grados Celsius
- Medidas: 45 x 45 mm
- Controlador LCD: Philips PCD8544
Pines
- 1. GND: negativo de alimentación
- 2. LIGHT: control de la luz de fondo
- 3. 3.3V: VCC
- 4. CLK: reloj serial
- 5. DIN: línea de datos serial
- 6. DC: selección entre datos y comandos
- 7. CE: selección de chip
- 8. RST: reset
La compra incluye
- 1 x Display LCD Nokia 5110, en empaque antiestático
- 1 x Tira de pines
- Temperatura de operación
- -10 a 70 grados Celsius
- Corriente de operación
- < 5mA (Backlight off), < 20mA (Backlight on)
- Tamaño
- 45x45x45 mm
- 2. light
- Backlight control terminal
- 7. ce
- Chip selection
- Interfaz
- Conexión serial SPI
- 6. dc
- Data/ Commands choice
- Controlador lcd
- Philips PCD8544
- 1. gnd
- Power negative
- 8. rst
- Reset
- 4. clk
- Serial Clock Speed
- 5. din
- Serial data line
- 3. 3.3v
- VCC
- Anchura
- 4.5cm
4.5cm - Profundidad
- 4.5cm
4.5cm - Voltaje de operación
- 2.7V a 3.3V
