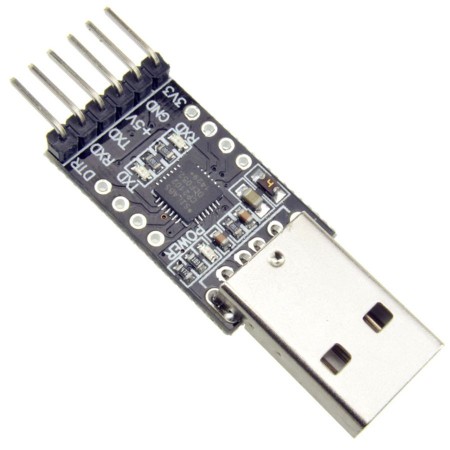

Conversor USB 2.0 a UART TTL CP2102 de 6 pines
Conectá tu microcontrolador a la PC por USB sin complicarte: el CP2102 entrega una UART TTL con pines de 3.3 V y 5 V, y trae DTR para programar el Arduino Pro Mini directo desde la computadora.
El conversor CP2102 permite que un microcontrolador y una PC se comuniquen usando el protocolo USB de forma sencilla. Es compatible con cualquier microcontrolador, como PIC, Atmel AVR, Arduino y ESP8266, y funciona de manera similar a los conversores FTDI232 y PL2303HX, con la ventaja de tener mejor precio y mayor soporte de drivers. Además puede funcionar como programador del Arduino Pro Mini, porque incluye el pin DTR o RESET que hace falta para cargarle el sketch.
Al usar el conversor USB se facilita la integración de tus proyectos con programas de PC como Matlab, LabVIEW o Processing. Del lado del programa del microcontrolador el conversor es transparente: el micro solo usa el clásico protocolo serial y te olvidás de la complejidad del protocolo USB.
Para usar esta placa como programador tenés que conectar el módulo al Arduino Pro Mini con los pines +5V, GND, TXD, RXI y DTR. El pin DTR funciona como RESET, así que cada vez que cargás un sketch el programa resetea al Arduino usando el DTR del módulo.
También se usa para programar o flashear el chip ESP8266 en las versiones ESP-01 y ESP-12E.
Especificaciones técnicas
- Especificación USB 2.0 de velocidad completa de 12 Mbps
- Conector USB: USB tipo A
- Pines de salida (TTL): +3.3V, RST, TXD, RXD, GND y +5V
- Transceiver USB integrado, no requiere resistencias externas
- Cristal oscilador integrado
- Regulador de voltaje de 3.3 V interno
- Buffer de recepción de 576 bytes
- Buffer de transmisión de 640 bytes
- Temperatura de trabajo: -40 °C a 80 °C
- Sistemas operativos soportados: Windows 10, 8, 7, Vista, XP, 2000 y 98SE, y Linux 2.40 en adelante
- Dimensiones: 21 mm x 16 mm
Conexión como programador
CP2102 a Arduino Pro Mini
- DTR a DTR
- RXI a TXO
- TXD a RXI
- GND a GND
- +5V a VCC
Documentación
La compra incluye
- 1 x Conversor USB a UART TTL CP2102
- Temperatura de trabajo
- -40° a 80°C
- Pines salida (ttl)
- +3.3V, RST, TXD, RXD, GND y + 5V
- Dimensiones
- 21 mm x 16 mm
- Conector usb
- USB tipo A
- Sistemas operativos soportados
- Windows 10, 8, Vista, 7, XP, 2000, 98SE y Linux 2.40(en adelante)
