Módulo temporizador con salida de relé

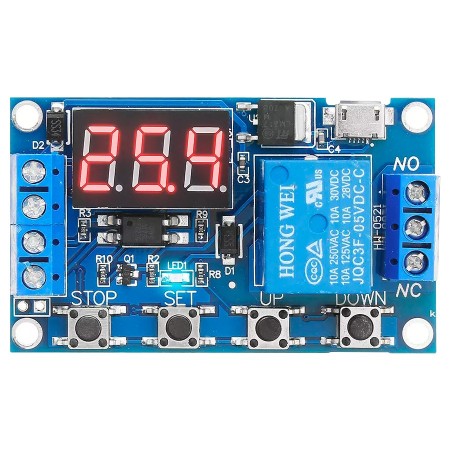

El módulo se compone de una pantalla digital LED de 3 dígitos, un relé, cuatro botones, una entrada USB y una bornera de alimentación y señal.
En la bornera del relé encontramos el normal abierto, el normal cerrado y el del medio que es el común.
Modos de trabajo
Este módulo cuenta con 7 modos de trabajo. Después de seleccionar el modo, presioná brevemente SET para configurar el parámetro correspondiente.
Presioná UP o DOWN para establecer el valor del parámetro, y STOP para mover el punto decimal.
Después de configurar los parámetros de trabajo (operativo, retardo y LOP o repetición), presioná brevemente SET para fijarlos. Este mismo proceso se repite para todos los modos.
- Modo P 1.1: temporizador sin interrupciones. Dispara el relé manteniendo la salida activa por el tiempo configurado, y luego se detiene.
- Modo P 1.2: temporizador con reinicio por demanda. Igual que el anterior, pero si recibe una nueva señal mientras está trabajando, reinicia el ciclo OP (trabajo operativo).
- Modo P 1.3: temporizador con corte por demanda. Igual que el primero, pero si recibe nuevas señales, su contador vuelve a cero y detiene el trabajo.
- Modo P-2: temporizador con retardo y sin interrupción. Apenas recibe señal, comienza la pausa de trabajo CL, seguida del modo operativo OP. Si recibe una nueva señal mientras está trabajando, no hace nada y termina su ciclo establecido.
- Modo P 3.1: temporizador con retardo, repetición y corte por demanda. Apenas recibe la señal, inicia su ciclo operativo OP, hace la pausa de trabajo CL y repite según la cantidad de veces configurada en LOP. Si recibe una nueva señal mientras trabaja, se detiene de inmediato y el contador vuelve a cero.
- Modo P 3.2: temporizador con inicio inmediato, retardo, repetición y corte por demanda. Apenas se fija este modo, se activa el módulo sin haber recibido señal previa: es el modo de trabajo automatizado de una única vez. Al terminar su ciclo, si recibe una nueva señal, apaga el contador del display; para reactivarlo hay que reconfigurarlo.
- Modo P-4: temporizador con inicio por fin de pulso y reinicio por demanda por fin de pulso. Es el único modo que se activa solo cuando deja de recibir señal: si se mantiene el disparador, recién al soltarlo se activa el módulo. Si recibe una nueva señal mientras trabaja, el contador se reinicia cuando la señal desaparece.
Especificaciones
- Pantalla de 3 dígitos, 7 segmentos
- Entrada: USB
- Modos de funcionamiento: P1, P2, P3 y P4 (7 variantes, detalladas arriba)
- Carga nominal: 10A 250VAC / 10A 125VAC / 10A 30VDC / 10A 28VDC
- Alimentación: 6 a 12VDC
- Tiempo de ajuste: 0,1 a 99,9 segundos, 1 a 999 segundos, y 1 a 999 minutos
- Salida: bornera de 3 contactos, 1 NA (normal abierto), 1 NC (normal cerrado), C (común)
- Corriente por canal: 10A
- Dimensiones: 63 x 38 x 20 mm
- Peso: 26 g
La compra incluye
- 1 x Módulo temporizador con salida de relé
- Tiempo de ajuste
- 0,1 a 99,9 segundos, 1 a 999 segundos e 1 a 999 minutos;
- Carga nominal
- 10A 250VAC/ 10A 125VAC/ 10A 30VDC/ 10A 28VDC;
- Corriente por canal
- 10A;
- Salida
- 3 bornera 1 NA (normal aberto), 1 NC (normal cerrado), C (comum);
- Alimentacion
- 6 a 12VDC;
- Dimensiones
- 63x38x20mm;
- Modos de funcionamiento
- P1/P2/P3.
- Peso
- 26g.
