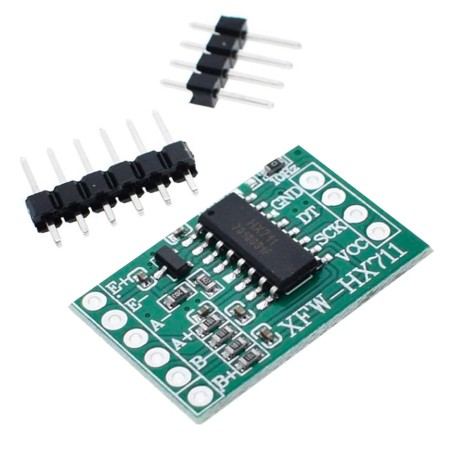

Módulo amplificador HX711 para celda de carga
El puente entre tu celda de carga y el microcontrolador: el HX711 lee el puente de Wheatstone de la celda y lo convierte a digital con 24 bits de resolución. Se conecta con solo dos pines y ya tiene librerías para Arduino.
Este módulo te permite trabajar con el circuito integrado HX711, que resuelve la interfaz con celdas de carga para medir peso o fuerza. Al conectarlo al microcontrolador podés medir los cambios de resistencia de la celda y, con algo de calibración y unas cuentas, obtener medidas bastante precisas.
Es ideal para armar tu propia balanza, sistemas de control de inventario, detección de presencia, medición automatizada o aplicaciones de industria médica.
El HX711 usa una interfaz de 2 hilos para comunicarse, así que te alcanza con 2 pines de entrada/salida de cualquier microcontrolador. Del lado del software ya hay varias librerías que resuelven la interfaz con plataformas populares como Arduino.
Conexión de la celda de carga
Las celdas de carga usan un puente de Wheatstone que necesita 4 conexiones con el HX711. Cada color corresponde a una señal:
- Rojo: voltaje de excitación +, E+, VCC
- Negro: voltaje de excitación -, E-, GND
- Blanco: amplificador +, señal +, A+
- Verde: amplificador -, señal -, A-
Especificaciones
- Modelo: HX711
- Voltaje de alimentación: 2.7 V a 5 V
- Corriente de operación: < 1.5 mA
- Corriente en espera: < 1 uA
- Digitalización completa en el chip HX711
- 2 canales diferenciales de entrada
- Interfaz de salida digital serial
- Velocidad seleccionable: 10 u 80 muestras por segundo
- Regulador integrado en el chip para la fuente analógica
- Header de 10 pines, para protoboard o placa con header estándar
- Con orificios para sujetar
- Compatible con Arduino, microcontroladores PIC y de otras marcas
- Dimensiones: 34 x 20 mm
La compra incluye
- 1 x Módulo amplificador HX711 para celda de carga
- 1 x Juego de pines macho
- Corriente en espera
- Corriente de operación
- < 1.5 mA
- Voltaje de alimentación
- 2.7 V - 5 V
- Dimensiones
- 34 mm X 20 mm
- Operación seleccionable
- 80 y 10 muestras por segundo
- Verde
- Amplificador -, Señal -, A-
- Blanco
- Amplificador +, Señal +, A+
- Modelo
- HX711
- Negro
- Voltaje de excitación -, E-, GND
- Rojo
- Voltaje de excitación +, E+, VCC
