Reloj de tiempo real y sensor de temperatura SPI e I2C

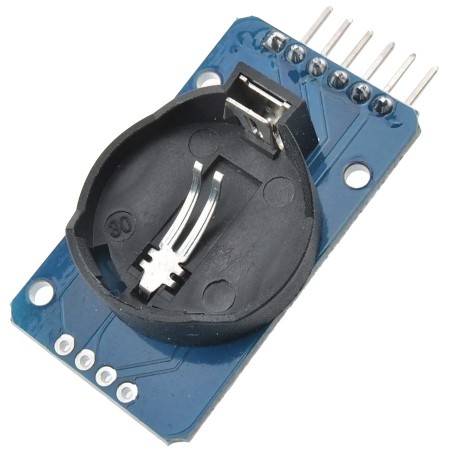

Módulo de reloj en tiempo real (RTC) DS3231: preciso, de bajo costo, con oscilador compensado por temperatura y sensor de temperatura integrado, accesible por I2C con apenas dos cables.
El DS3231 incorpora una entrada de batería para cuando sea necesario desconectar la fuente de alimentación principal y sigue manteniendo un cronometraje preciso. El oscilador integrado mejora la precisión a largo plazo del dispositivo y reduce el número de componentes de la línea de producción. Está disponible en rangos de temperatura comerciales e industriales, en un paquete de 16 pines 300mil SO.
El RTC mantiene información de segundos, minutos, horas, día, fecha, mes y año, con ajuste automático en los meses de menos de 31 días, incluidas las correcciones por año bisiesto. El reloj funciona en formato de 24 horas o en formato de 12 horas con indicador AM/PM. Incluye dos alarmas configurables y una salida de onda cuadrada programable. La dirección y los datos se transfieren en serie por un bus bidireccional I2C.
Un circuito comparador y de referencia de voltaje con compensación de temperatura de precisión monitorea el estado de VCC para detectar fallas de energía, generar una salida de reinicio y, si es necesario, cambiar automáticamente a la fuente de alimentación de respaldo. Además, el pin /RST permite generar un reinicio manual del microprocesador.
El DS3231 integra un sensor de temperatura digital de alta precisión (±3°C), accesible por la misma interfaz I2C. El circuito de control de energía del chip detecta y administra automáticamente el paso entre la alimentación principal y la de respaldo (batería de bajo voltaje): si falla el suministro principal, el módulo sigue entregando hora y temperatura precisas sin que se vea afectado el rendimiento. Cuando la alimentación principal vuelve a estar dentro del rango permitido, la función de reinicio del chip permite reiniciar el microprocesador del sistema.
Funciones RTC
- Fecha con segundos, minutos, horas, número de día, día de la semana, mes y año
- Compensación de año bisiesto
- Formato de hora configurable en 12 o 24 horas
- 2 alarmas configurables
- Circuito compensador de temperatura para el voltaje de referencia interno
Ejemplo de conexión
- SCL – A5
- SDA – A4
- VCC – 5V
- GND – GND
Especificaciones
- Voltaje de operación: 3.3V – 5V
- RTC de alta precisión DS3231 con oscilador interno
- Exactitud del reloj: 2ppm
- Dirección I2C del DS3231: Read (11010001), Write (11010000)
- Memoria EEPROM AT24C32 (4K x 8bit = 32Kbit = 4KByte)
- Comunicación I2C, solo utiliza 2 cables
- Salida de onda cuadrada programable
- La batería puede mantener al RTC funcionando por 10 años
- Puede usarse en cascada con otro dispositivo I2C; la dirección del AT24C32 puede modificarse (por defecto es 0x57)
La compra incluye
- 1 x Módulo reloj RTC DS3231
Aclaración: no incluye batería.
- Exactitud reloj
- 2ppm
- Voltaje de operación
- 3.3V – 5V
