Placa basada en Arduino Pro Mini 3.3V ATmega328P 8 MHz
La potencia de un Arduino UNO en una placa que entra en cualquier gabinete: viene sin pines ni conectores soldados, así la montás como te convenga. Se programa con un adaptador USB-Serial tipo CP2102.
La placa está basada en el ATmega328P, con un cristal oscilador de 8 MHz, un botón de reset y 6 headers donde conectás un cable FTDI para darle alimentación y comunicación USB.
Para programarla tenés que usar un adaptador USB-Serial o un adaptador Serial USB/RS232 a TTL. Recomendamos el módulo CP2102.
Antes de subir el programa hay que reiniciar el puerto: alcanza con desconectar y volver a conectar el USB.
Conexión con el módulo CP2102
- DTR del CP2102 a DTR de la Pro Mini
- RXD del CP2102 a TXO de la Pro Mini
- TXD del CP2102 a RXI de la Pro Mini
- 3.3V del CP2102 a VCC de la Pro Mini
- GND del CP2102 a GND de la Pro Mini
Incluye un regulador de 3.3 V en la placa: conectás el positivo al pin RAW y el negativo a GND.
El Arduino Mini fue diseñado por SparkFun Electronics (USA).
Advertencia: no alimentes la placa con más de 9 voltios ni la conectes al revés.
Especificaciones
- Microcontrolador: ATmega328P
- Voltaje de operación: 3.3V DC
- Voltaje de alimentación: 3.3V - 9V DC
- Pines I/O Digitales: 14 (6 PWM)
- Pines Analógicos: 8
- Corriente DC por Pin I/O: 40 mA (máx.)
- Memoria FLASH: 32KB (2KB usados por el Bootloader)
- Memoria SRAM: 2KB
- Memoria EEPROM: 1KB
- Frecuencia de Reloj: 8 MHz
La compra incluye
- 1 x Placa Arduino Pro Mini 3.3V
- 1 x Juego de tiras de pines
- Tutorial
- ¿Cómo programar un Arduino Pro Mini 328?
- Pines i/o digitales
- 14 (6 PWM)
- Memoria sram
- 2KB
- Voltaje de alimentación
- 3.3V - 9V DC
- Pines analógicos
- 8
- Frecuencia de reloj
- 8 MHz
- Anchura
- 2cm
2cm - Profundidad
- 3.5cm
3.5cm - Microcontrolador
- ATmega328p
- Memoria flash
- 32KB (2KB usados por el Bootloader)
- Memoria EEPROM
- 1kB
- Procesador
- ATmega328P
ATmega328P - Velocidad del clock
- 8Mhz
8Mhz - Voltaje de operación
- 3.3v
3.3v - Entradas analógicas
- 6
6 - Capacidad de corriente por pin
- 6
6 - Entradas/Salidas digitales
- 20 (de los cuales 7 proveen de salida PWM)
20 (de los cuales 7 proveen de salida PWM) - Alimentación
- 3.3V - 9V
3.3V - 9V
El costo de envío se calcula en el checkout según el código postal y el tamaño del paquete, y se puede pagar con el cashback acumulado en la compra.
Retiro en tienda: sin cargo, coordinando la sucursal en el checkout.
Vía Cargo a sucursales del interior: el costo se abona al retirar la mercadería en destino.
Ver el detalle completo de todas las opciones en Política de envíos.
En Todomicro, nos comprometemos a brindar transparencia y seguridad en cada operación. A continuación, se detallan las condiciones aplicables a cambios y devoluciones.
Compras realizadas de manera presencial en el local comercial.
Para compras efectuadas físicamente en nuestro local comercial, cuando el producto cumpla con todas las especificaciones publicitadas y no presente fallas de funcionamiento:
-
Se aceptarán devoluciones dentro de los 3 (tres) días hábiles contados desde la fecha de compra.
-
No se aceptarán devoluciones una vez vencido dicho plazo.
Plazo para cambios
Todomicro ofrece un plazo comercial de hasta 30 (treinta) días corridos desde la fecha de compra para realizar cambios, bajo las siguientes condiciones:
-
El producto deberá conservar todos sus accesorios originales.
-
Deberá incluir su empaque original en buen estado.
-
No deberá presentar señales de uso, desgaste o daños.
En estos casos (cuando no se trate de derecho de arrepentimiento ni de falla de producto), la empresa podrá aplicar un cargo administrativo o de restocking de hasta el 15%, el cual será informado previamente.
Los productos podrán cambiarse por cualquier otro producto que esté a la venta en www.todomicro.com.ar al precio de lista, sin poder aplicar para el cambio ninguna promoción u oferta vigente. También podrá dejar el producto a cambio de una nota de crédito para ser utilizada la misma de forma posterior.
Todo costo de traslado estará a cargo de la parte compradora.
Verificación técnica
Las pruebas necesarias para verificar el correcto funcionamiento de los productos serán realizadas con instrumental propio de la empresa.
En caso de que el comprador solicite pruebas adicionales utilizando dispositivos de su propiedad que no hayan sido adquiridos en este comercio:
- Dichas pruebas serán cotizadas de manera particular.
- Tendrán un costo mínimo de $5.500.
- Su realización quedará sujeta a la disponibilidad técnica y al criterio exclusivo del vendedor.
Ethernet Shield W5100 con lector microSD para Arduino

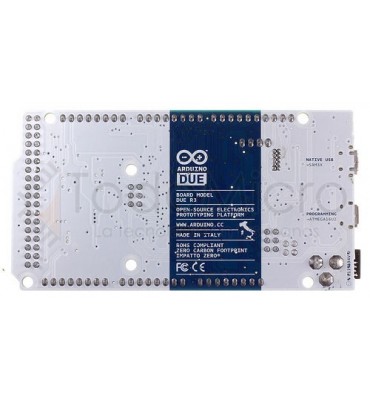

Placa Basado en Arduino DUE R3 Atsam3x8e Arm Cortex M2 512
