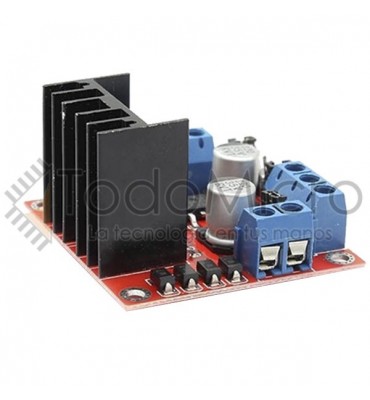

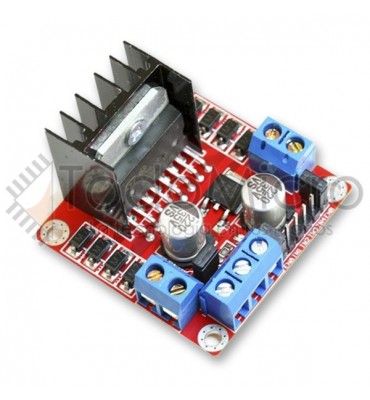

Módulo driver L298N para motores paso a paso y DC
Con este módulo basado en el chip L298N controlás dos motores de corriente continua o un motor paso a paso bipolar de hasta 2A desde un Arduino, una Raspberry Pi o un Launchpad, con señales TTL.
Avisame cuando vuelva
Dejanos tu email y te escribimos apenas esté disponible. No hace falta tener cuenta.
Características
Este módulo tiene dos puentes H que te permiten controlar 2 motores DC o un motor paso a paso bipolar/unipolar.
Podés controlar el sentido de giro y la velocidad con señales TTL, que salen de microcontroladores y placas de desarrollo como Arduino, Raspberry Pi o los Launchpad de Texas Instruments.
Trae integrado un regulador de 5V que alimenta la parte lógica del L298N. Ese regulador se habilita con un jumper y también lo podés usar para alimentar la etapa de control.
Especificaciones
- Chip: L298N
- Canales: 2 (soporta 2 motores DC o 1 motor PAP)
- Voltaje lógico: 5V
- Voltaje de operación: 5V-35V
- Consumo de corriente (digital): 0 a 36 mA
- Capacidad de corriente: 2A (picos de hasta 3A)
- Potencia máxima: 25W
- Peso: 30 g
- Dimensiones: 43 x 43 x 27 mm
Notas
- Voltaje de alimentación mínimo de 5V. Tiene dos entradas: una de 5V para la parte lógica y otra para alimentar las salidas al motor, que puede ser de 5V o más.
- Trae un regulador de 5V 78M05 para alimentar la etapa lógica del L298N. Cuando la alimentación supera los 12V conviene usar una fuente de 5V externa.
- Admite entradas de señal PWM para el control de velocidad.
- Tiene 8 diodos de protección contra corrientes inversas.
Conexión de alimentación
Este módulo se puede alimentar de 2 maneras gracias al regulador integrado LM7805. Con el jumper de selección de 5V activo, el módulo admite una alimentación de entre 6V y 12V DC. Como el regulador está funcionando, el pin marcado como +5V entrega 5V DC, que podés usar para alimentar la parte de control —un microcontrolador o un Arduino—, siempre que el consumo no supere los 500 mA.
Con el jumper de selección de 5V inactivo, el módulo admite una alimentación de entre 12V y 35V DC. Como el regulador queda fuera de servicio, tenés que conectar el pin de +5V a una tensión de 5V para alimentar la parte lógica del L298N. Normalmente es la misma tensión de la parte de control, ya sea un microcontrolador o un Arduino.
Tutoriales
Enlaces
La compra incluye
- 1 x Módulo driver L298N
- Consumo de corriente (digital)
- 0 a 36mA
- Canales
- 2 (soporta 2 motores DC o 1 motor PAP)
- Potencia máxima
- 25W
- Capacidad de corriente
- 2A (picos de hasta 3A)
- Dimensiones
- 43 * 43 * 27 mm
- Voltaje lógico
- 5V
- Chip
- L298N
- Libreria arduino
- MotorShield
- Peso
- 30g
- Voltaje de operación
- 5V-35V
