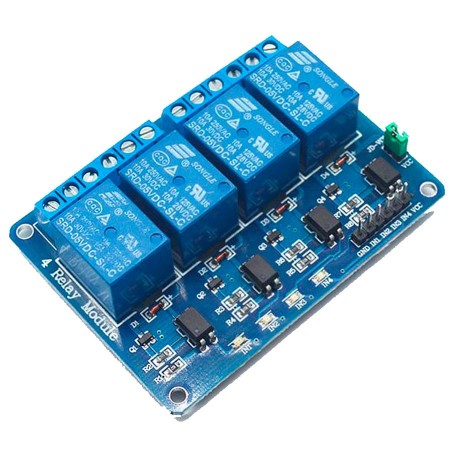

Módulo relé (relay) de 4 canales 10A 250V
Cuatro relés Songle con optoacoplador para manejar 220V desde un microcontrolador de 3.3V o 5V: cada canal soporta 10A y trae su LED indicador, así ves el estado de un vistazo.
El módulo cuenta con 4 relés de alta calidad fabricados por Songle, capaces de manejar cargas de hasta 250V/10A. Cada canal incorpora aislamiento eléctrico mediante optoacoplador, además de un LED indicador que muestra el estado del relé. Su diseño es totalmente compatible con plataformas como Arduino, Raspberry Pi, ESP8266 (NodeMCU y Wemos), Teensy y PIC, así que lo integrás sin vueltas a tus proyectos de automatización.
El módulo activa la salida normalmente abierta (NO) cuando recibe un 0 lógico (0V) y la desactiva al recibir un 1 lógico (5V). Como la entrada es tipo TTL, funciona tanto con señales de 3.3V como de 5V, lo que amplía la compatibilidad con distintos microcontroladores. Si vas a programar el control de los relés en Arduino, conviene que uses timers con la función millis() en lugar de delay(), que bloquea el flujo del programa.
Entre las cargas soportadas entran lámparas, luminarias, motores AC 220V, motores DC, solenoides, electroválvulas, calentadores de agua y una amplia variedad de actuadores. Revisá siempre el cableado antes de energizar el módulo y, si podés, alojalo dentro de un gabinete o case para trabajar más seguro.
Gracias a su construcción robusta y a sus dimensiones compactas de 5,4 cm x 7,3 cm x 1,7 cm, es ideal para proyectos domésticos, educativos o industriales donde haya que conmutar cargas de forma segura.
Especificaciones
- Voltaje de operación del módulo: 5V DC
- Voltaje de señal de control (entrada TTL): 3.3V o 5V
- Número de relés: 4 canales (4CH)
- Capacidad máxima: 10A / 250VAC — 10A / 30VDC
- Corriente máxima: 10A (NO), 5A (NC)
- Tiempo de acción: 10 ms / 5 ms
- Lógica de activación: activa con 0V (LOW)
- Dimensiones: 5,4 cm × 7,3 cm × 1,7 cm
Links
La compra incluye
- 1 x Módulo relé de 4 canales
- Tiempo de acción
- 10 ms / 5 ms
- Corriente máxima
- 10A (NO), 5A (NC)
- Capacidad máxima
- 10A / 250VAC — 10A / 30VDC
- Dimensiones
- 5,4 cm × 7,3 cm × 1,7 cm
- Circuito de conexión
- Arduino + Mod. Relay
- Tutorial
- Arduino + Relay + Millis
