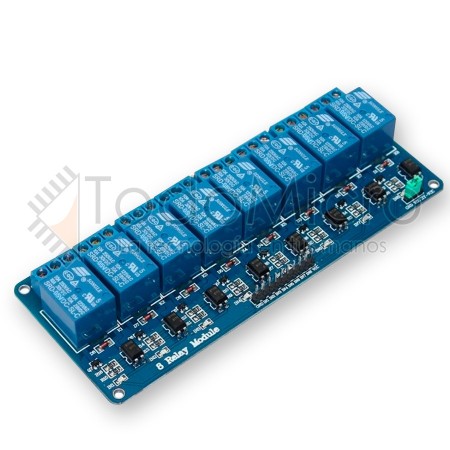

Módulo relé de 8 canales 5V con entrada TTL
Controlá luces, motores o electroválvulas de 220 V desde tu Arduino: 8 relés Songle de 10 A, cada canal con su optoacoplador y su LED de estado. Se activan con nivel bajo (0 lógico).
El módulo tiene 8 relés de alta calidad fabricados por Songle, capaces de manejar cargas de hasta 250 V y 10 A. Cada canal está aislado eléctricamente por un optoacoplador y tiene su LED indicador de estado, lo que facilita el trabajo con Arduino y con muchos otros sistemas como Raspberry Pi, ESP8266 (NodeMCU y Wemos), Teensy y PIC.
Este módulo activa la salida normalmente abierta (NO: Normally Open) al recibir un "0" lógico (0 voltios) y la desactiva con un "1" lógico (5 voltios). Para programar los relés te conviene usar temporizadores con la función millis() en lugar de delay(), así el sistema sigue trabajando mientras se activa o desactiva un relé.
Dentro de la variedad de proyectos que se pueden armar con Arduino, muchas veces necesitás controlar componentes de alto voltaje o alto amperaje —como lámparas o bombas de agua— que no se pueden manejar directamente desde la placa. Ahí entran los relés: te permiten controlar cargas grandes con una señal chica.
Entre las cargas que podés manejar están lámparas, luminarias, motores de alterna (220 V), motores de continua, solenoides, electroválvulas, calentadores de agua y muchos otros actuadores. Antes de alimentar el circuito verificá todas las conexiones, y si el montaje es definitivo protegé el conjunto dentro de un gabinete.
Especificaciones
- Voltaje de operación: 5 V DC
- Señal de control: TTL (3.3 V o 5 V)
- Cantidad de relés: 8 canales
- Capacidad máxima: 10 A a 250 V AC / 10 A a 30 V DC
- Corriente máxima: 10 A (NO), 5 A (NC)
- Tiempo de respuesta: 10 ms / 5 ms
- Tipo de activación: lógica inversa (LOW level trigger)
- Dimensiones del módulo: 13.2 x 5 x 1.3 cm (largo x ancho x alto)
- Peso: 100 g
Links
La compra incluye
- 1 x Módulo relé de 8 canales
- Alto
- 1.3 cm
- Tiempo de respuesta
- 10 ms / 5 ms
- Peso del producto
- 100g
- Corriente máxima
- 10A (NO), 5A (NC)
- Capacidad máxima
- 10A a 250V AC / 10A a 30V DC
- Largo
- 13.2 cm
- Ancho
- 5 cm
- Cantidad de relays
- 8 canales
- Circuito de conexión
- Arduino + Mod. Relay
- Tutorial
- Arduino + Relay + Millis
- Señal de control
- TTL (3.3V o 5V)
- Anchura
- 5.5cm
5.5cm - Profundidad
- 14cm
14cm - Peso
- 110g
110g - Voltaje de operación
- 5V
5V - Altura
- 2cm
2cm
