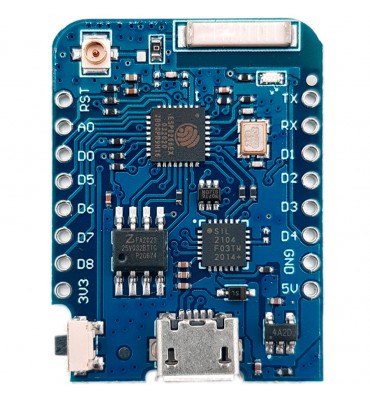

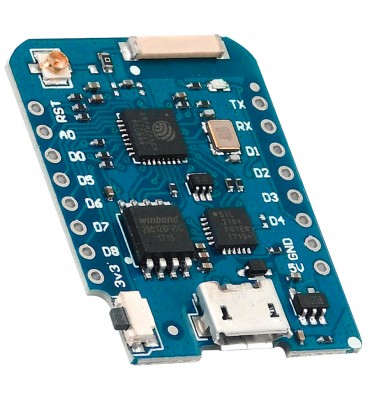

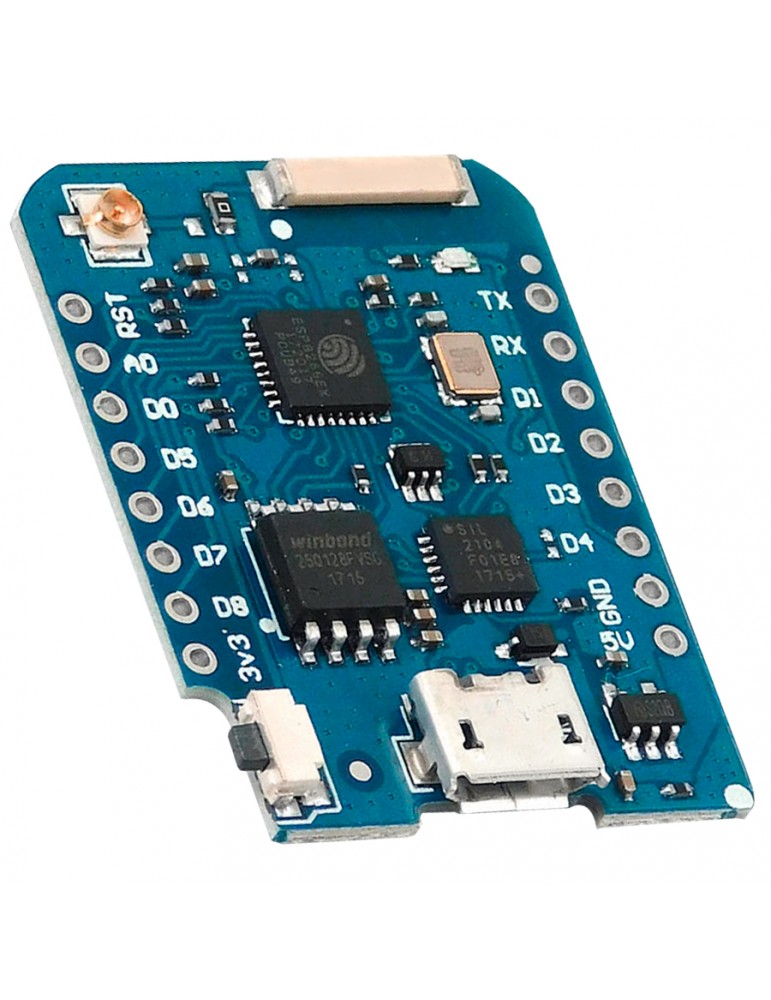

Modulo D1 Mini PRO ESP8266

EL NodeMCUMINI PRO es una placa de desarrollo que esta basada en el popular chip ESP8266EX.

El concepto es muy similar al de Arduino: un microcontrolador conectado a través de un puente USB-Serial que interactua con un software en la PC.

El ESP8266 en el WEMOS D1 MINI PRO es la versión más reciente fácil de implementar como circuito integrado para WiFi.

Se trata de un SoC (System on Chip) que integra en una sola pieza de silicio un procesador de aplicaciones con electrónica necesaria para la comunicación por RF (Wifi).

Esta placa nos permite aprovechar el procesador que esta dentro del ESP8266EX y realizar software que corre en el ide de arduino, no solamente usarlo como un puente entre el microcontrolador y la red wifi

La ultima Version de Wemos D1 mini PRO cuenta con un esp8266 EX  una Cpu con Velocidad 80/160 MHz  una memoria flash externa de 16 MegaBytes  128Megabit ,  boton de reseteo.

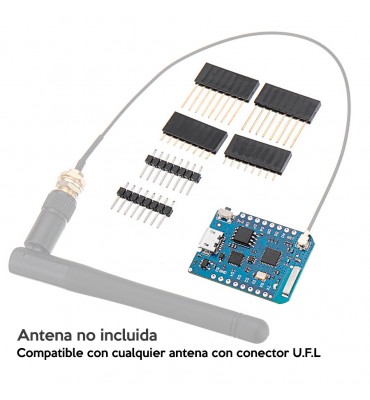

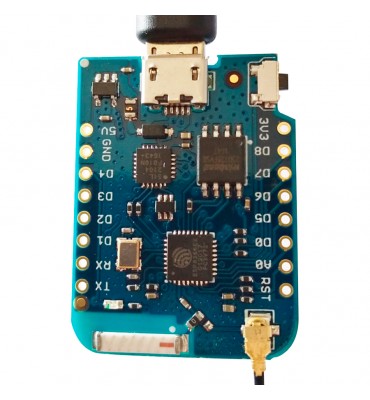

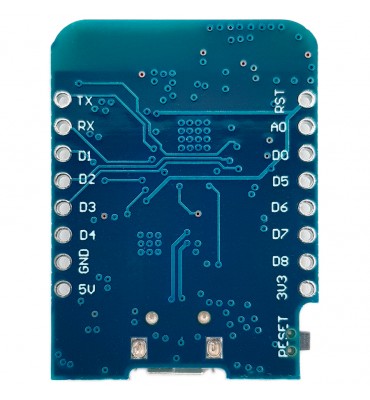

Conserva el botón de reseteo, antena no estaria integrada en la placa cuenta con un conector U.F.L  para sumar una antena con ese mismo conector  En la parte trasera de la placa, el CH340C ha sido remplazado por el CP210.

Diferencias entre el modelo anterior 2.2  y el más reciente modelo 3.0

• Se remplazo el cristal de 26MHz por uno de 80Mhz
• Se remplazo la memoria de 4MB por una de 16MB
• Se remplazo el Ch340C por el CP210
• Se remplazo la antena en placa por u conector U.F.L

PIN

• Pin -------- Function ------------------- ESP-8266 Pin
• TX -------- TXD ---------------------------- TXD
• RX -------- RXD ---------------------------- RXD
• A0 -------- Analog input, max 3.3V input --- A0
• D0 -------- IO ----------------------------- GPIO16
• D1 -------- IO, SCL ------------------------- GPIO5
• D2 -------- IO, SDA ------------------------ GPIO4
• D3 -------- IO, 10k Pull-up ------------------ GPIO0
• D4 -------- IO, 10k Pull-up, BUILTIN_LED ------ GPIO2
• D5 -------- IO, SCK ------------------------- GPIO14
• D6 -------- IO, MISO ------------------------ GPIO12
• D7 -------- IO, MOSI  ------------------------ GPIO13
• D8 -------- IO, 10k Pull-down, SS ------------- GPIO15
• G   -------- Ground  ------------------------ GND
• 5V -------- 5V ------------------------------ (-)
• 3V3 ------ 3.3V ----------------------------- 3.3V
• RST ------ Reset ---------------------------- RST

Características

• Utiliza el conversor USB a UART CP210
• Open-source
• Procesador principal ESP-8266EX
• Memoria Flash  16Mbytes
• 11 pines Input / Output digital, todos los pines tienen interrupción / pwm / I2C / admite un cable (excepto D0)
• 1 entrada analógica (entrada máxima 3.2V)
• Clock Speed  80MHz/160MHz
• LDO onboard
• Hilera de pines de 2x 8 pines de 2.56 mm compatible con protoboard
• Botón de reset
• Fusil de reset  500mah
• Conector micro USB
• Antena PCB
• Dimensiones de la placa:  35 x 25 x 5 mm

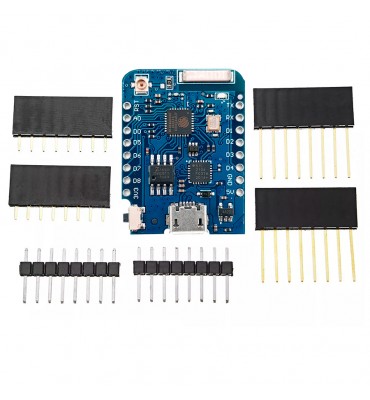

La compra incluye

• Modulo D1 Mini PRO ESP8266EX CP210
• Juego de pines
