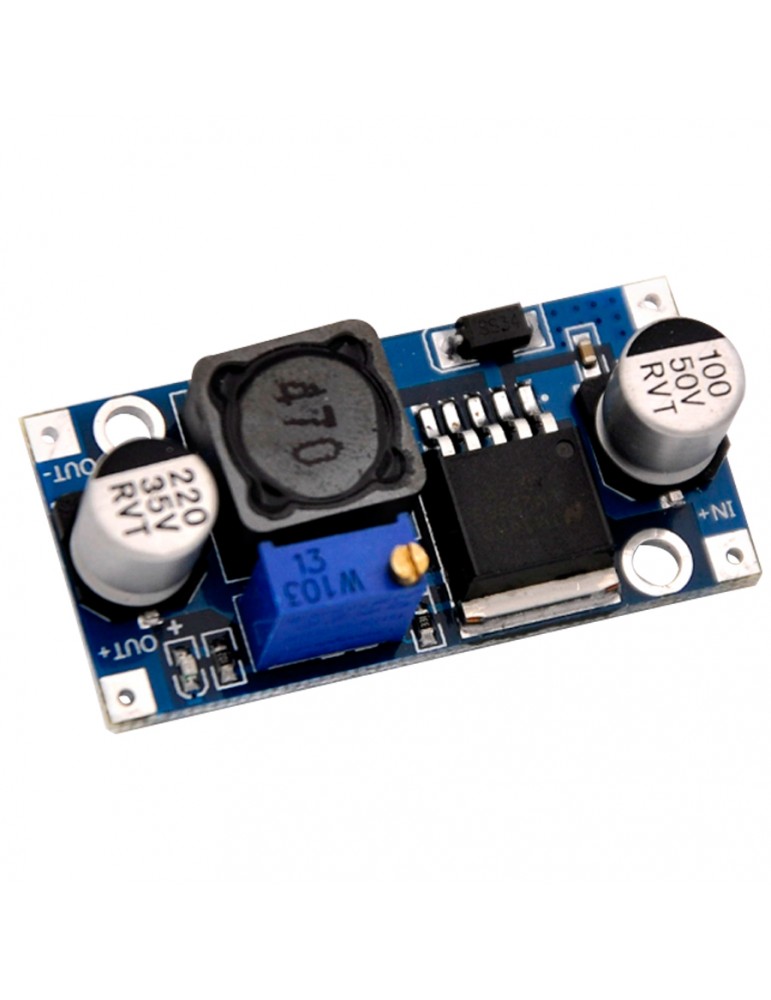

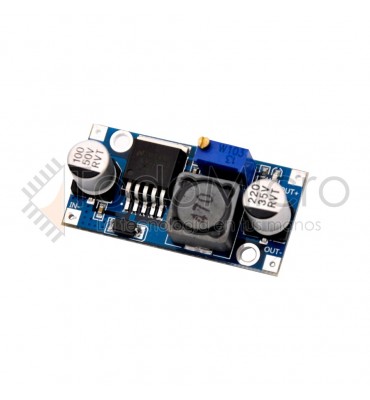

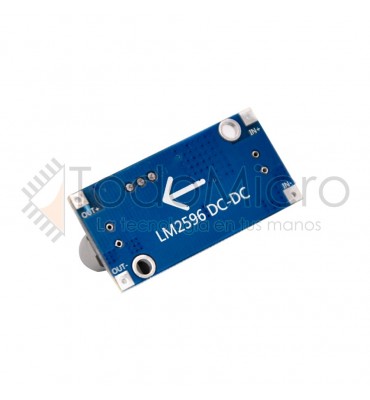

Regulador de voltaje step down LM2596S 1.3V-35V
El circuito LM2596S es un circuito integrado de National Semiconductor que provee la capacidad de regular o disminuir el voltaje de entrada del circuito (boost, flyback, DC-DC). El integrado maneja un rango de operación de 1.23v-37v y el voltaje de salida es ajustable por el usuario vía potenciómetro de precisión.
-
Todos nuestros productos cuentan con Garantía Directa.
-
Envío gratis a todo el pais para compras mayores a $28000
-
30 días para cambios y devoluciones (Leer términos y condiciones)
-
Sus operaciones en TodoMicro son seguras. El proceso de cifrado SSL asegura la confidencialidad de sus datos y pago.
Es una fuente basada en el regulador step-down DC-DC LM2596. Posee un preset multivuelta de alta precisión y es capaz de alimentar una carga de hasta 3A con una alta eficiencia regulando el voltaje de salida dentro de los rango de trabajo del dispositivo.
Tensión de entrada: 4 a 40V (DC)
Salida de tensión: 1.25V a 37V (DC) ajustable
Corriente Máxima de salida: 3A (por arriba de 2A necesita disipador)
Este circuito te permite tener un voltaje regulado a partir de una fuente de alimentación con un voltaje mayor, por ejemplo si tienes una fuente de 12V puedes regularlos a 5V, 3.3V, 2.2V, etc, para el uso con microcontroladores, Arduino, PICs, Raspberry Pi, fuentes variables, drivers para leds, etc.
Este módulo esta basado en el Regulador DC-DC Step Down LM2596 que es un circuito integrado monolítico adecuado para el diseño fácil y conveniente de una fuente de conmutación tipo buck. Es capaz de conducir una corriente de hasta 3A. Maneja una carga con excelente regulación de línea y bajo voltaje de rizado. Este dispositivo está disponible con voltaje de salida ajustable. El módulo reduce al mínimo el uso de componentes externos para simplificar el diseño de fuentes de alimentación.
El módulo convertidor LM2596 es un regulador de tipo conmutado, así que su eficiencia es significativamente mayor en comparación con los populares reguladores lineales de tres terminales, especialmente con tensiones de entrada superiores.
Especificaciones técnicas
- Voltaje de operación: 4.0V ~ 40V DC
- Voltaje de Salida: 1.23V ~ 37V DC Ajustable (el voltaje de entrada debe tener al menos 1.5V más que la salida).
- Corriente de Salida: máx. 3A, 2.5A recomendado (usar disipador para corrientes mayores a 2A).
- Potencia de salida: 50-70W, utilizar disipador
- Eficiencia de conversión: 92%
- Regulación de carga: S (I) ≤ 0.8%.
- Regulación de voltaje: S (u) ≤ 0.8%.
- Frecuencia de Trabajo: 150KHz
- Ripple en la salida:30mV (máx.) 20M bandwidth
- Temperatura de trabajo: -40℃ ~ +85℃
- Protección de cortocircuito y sobre temperatura.
- Aplicaciones: Reducir el voltaje de una fuente como una batería, una fuente de voltaje, cargadores de celular, etc., a un voltaje menor deseado utilizando un proceso muy eficiente comparado a los tradicionales reguladores lineales.
- Dimensiones: 4.2cm x 2.3 cm x 1.2cm.
- peso: 11 gramos
LINKS
La compra incluye
- step down LM2596S 1.25V-35V
